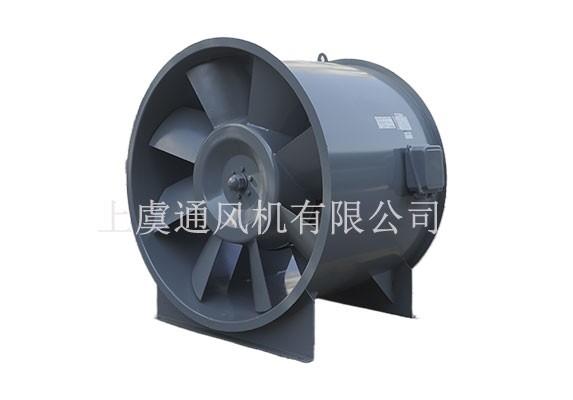

SWF系列混流通风机

产品规格

特点:效率高、噪声低、结构简单、运行可靠。(可生产单速、双速、中压型三种型号及特殊用途的混流风机,包括屋顶式、防爆式、防腐式)
用途:工矿企业和高层民用建筑的送排风
规格:
风机直径:Φ250~1500mm,
风量:1250~96000m³/h,
风压:120~1200Pa
产品概述
概述:
  SWF(HLF)系列低噪声混流式通风机列入国家级“星火“计划项目。由上海交通大学联会研制开发,推广生产的节能通风设备。
  针对目前通风空调系统中,经常出现的风机压力偏高而流量不足或流量偏大而压力不够的这种系统与风机不相匹配更趋合理,有利于系统节能。它是目前通风机中适宜管道加压系统的新型产品。
用途:
  广泛应用于工业和民用建筑的通风空调系统。特别适用管道与管道加压送风。SWF(HLF)-I型可取代高压轴流风机,SWF(HLF)-II型为双速风机,可一机两用,SWF(HLF)-III型可替代中高压离心风机。
结构与特点:
  基本结构型式为进出风口在同一轴线上(即轴向流结构),轮壳为锥形筒,叶片沿流向呈不等宽度状。筒形有直筒形,鼓形和进口加弧形消声器等三种型式。
  根据气流子午加速原理,风机具有离心和轴流的双重特性,即既有较高的压力又有较大的流量,并具有效率高,噪声低且高效区宽广等优点。
  结构紧凑,重量轻,安装方便,占地面积小。
安装与使用:
  水平,垂直和吊顶均可安装。
  抽风,送风和管道加压均可使用。
  SWF(HLF)系列高效低噪声混流式通风机技术参数表
  SWF(HLF)-I型技术性能参数表
产品参数及说明

SWF-I型混流风机性能参数表(1)

SWF-I型混流风机性能参数表(2)

SWF-I型混流风机性能参数表(3)

SWF-I型混流风机性能参数表(4)

SWF-I型混流风机性能参数表(5)

SWF-I型混流风机性能参数表(6)

SWF-II型双速混流风机性能参数表(1)

SWF-II型双速混流风机性能参数表(2)

SWF-II型双速混流风机性能参数表(3)

SWF-II型双速混流风机性能参数表(4)


SWF-I型混流风机外形及安装尺寸


SWF-II型双速混流风机外形及安装尺寸

SWF-IV(HLF)系列低噪声混流式机箱
